安全度汛，是每一個水利工程全年的基本工作，同時也是重點工作。水庫管理應該從依標管理、優化調度方案和落實應急保障體系三個方面加強運行管理，保障水庫安全度汛。
2019年汛期已經來臨，水庫管理單位一定要統一思想、提高認識，時刻繃緊安全這根弦；要層層壓實工作責任，全面落實各項防汛措施及預警預案，做好全面檢查，及時消除各類隱患，做到檢查不留盲區、措施不走過場，全力確保汛期安全度汛。最后，希望水庫管理單位在下一步工作中加強智能化建設，提升應急搶險能力。但光做思想工作還是不夠，還是要借助一些智能技術的力量，讓防汛工作變得更及時、更透明。
建立水庫環境監控系統：實現形成水庫水雨情動態監測網
為提高水庫防汛預警和調度的及時性和準確性，最大限度地發揮水利工程效益，減少災害可能帶來的損失，著手開展水庫動態監控系統建設，建成水庫動態監控站點，初步形成了水庫水雨情動態監測網。
什么是水庫環境監控系統?
水庫環境監控系統具有：
1.對水庫動態監管、信息查詢、統計分析、預警預報等功能，預警預報系統是通過網絡把采集的數據發送至各個防汛中心和公共場所的LED防汛預警顯示屏。
2.可遠程實時收集水庫雨情、水位、水量、大壩安全性、水庫圖片等動態信息，
3.能加強水庫運行狀況的實時監測，強化突發險情的應對能力，提高預警水平和水庫安全運行管理水平。
同時，這套系統最關鍵的功能，就是它能預警，一旦降雨、水位超過警戒值，系統便會迅速報警，便于及時處理突發水情，成了保護群眾生命財產安全的“守護神”。
防汛雨量通訊電子看板方案

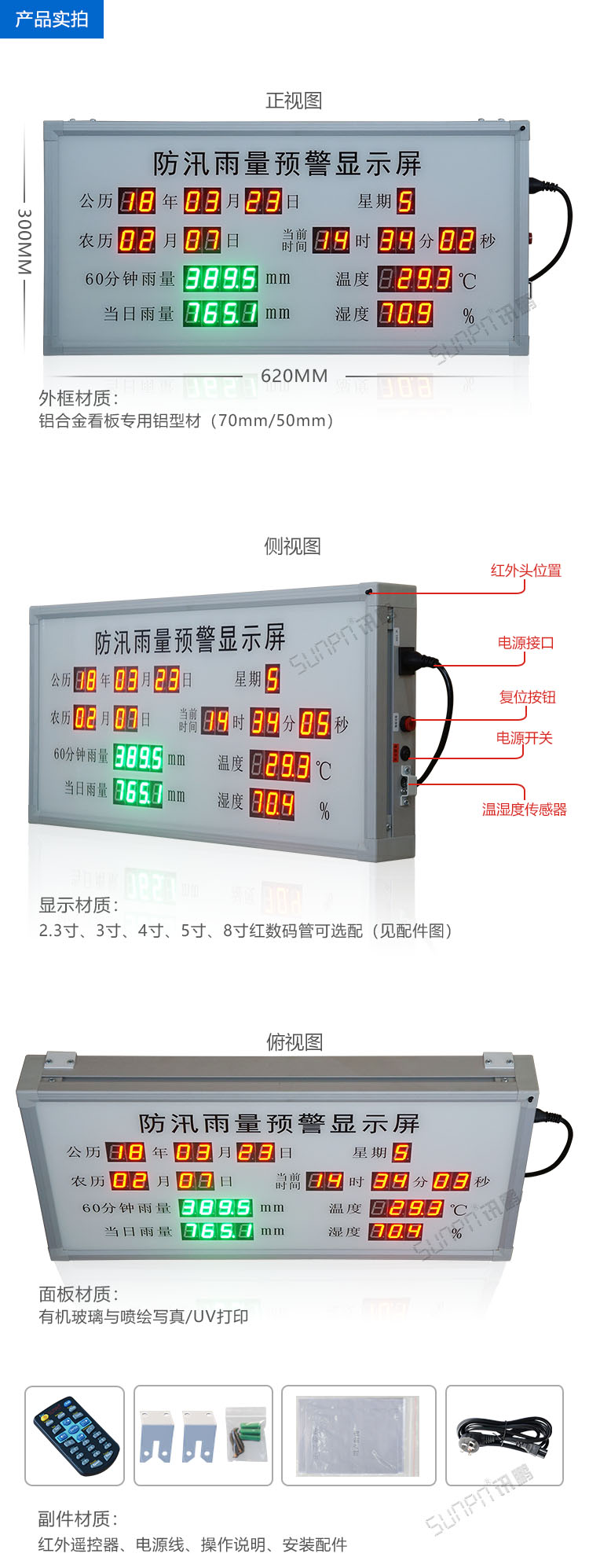

防汛雨量通訊電子看板產品實拍
防汛雨量通訊電子看板產品參數
電源供電：AC220V/50Hz
工作環境：溫度 -10℃～40℃ 相對濕度＜85%
產品功耗：整屏＜50W
產品壽命：平均使用壽命≥10W小時，MTBF≥20000小時
遙控距離：紅外遙控≤10M
數據保存：斷電數據保存長達7天
外框尺寸：620mm(寬)*300mm(高)*70mm(厚)單面顯示（銀色鋁合金）（尺寸可按照要求定制）
安裝方式：采用背叉式掛墻（客戶可吊裝/掛墻/臺面方式安裝）
出線方式：出線方式在屏體右側上角，電源插頭為三角國標
顯示面板工藝：透明亞克力+uv打印
控制方式：25鍵遙控+無線RF通訊
數碼管規格：1.0寸共陽單紅數碼管，1.0寸共陽紅綠雙色數碼管
防汛雨量通訊電子看板功能簡述：
1、時間自動運行，通過遙控器和校時，也可通過RS232通訊校正時間。
2、2個雨量數據通過RS232通訊下發數據。
* 雨量兩項數據可以顯示紅綠雙色。
* 顯示屏內置蜂鳴器報警提示（滴滴滴提示聲，不是語音報警喇叭），RS232通訊控制。
屏體安裝一個報警復位按鍵，可在報警狀態下關閉報警聲音。
3、溫濕度數據通過溫濕度傳感器采集，溫度可以顯示負數。
4、通訊接口為RS232通訊，安裝在屏體內部左側安裝DB9母端，同時在屏體內部左側配一個USB接口供電（給藍牙模塊供電）。
客戶自己提供藍牙模塊，內置在看板內部左側。
5、顯示屏內置明緯電源。
6、安裝方式：掛墻 。
7、出線位置：電源出線位置改到屏體正面右側靠上位置，其他與樣品安裝位置一樣（裝在右側靠下位置），紅外頭安裝位置改到右上角
（方便客戶拆左側邊框安裝藍牙模塊）。
水庫環境監控系統遙控器操作說明
遙控器操作說明
二、設置時間
1 )按【T i m e】鍵進入時間設置，光標在【日期】欄閃爍；
2 )按【F 3】鍵，光標向右移動一位；
3 )按【F 2】鍵，光標向左移動一位；
4 )光標閃爍處，按【數字】鍵輸入相應數據；
5 )按【E N T E R】鍵，數據保存并退出；
6 )按【E s c】鍵，取消本次操作并退出；
注：1 .輸入無效時間自動恢復當前有效時間；
2 .此次設置依次輸入2 0 x x年x x月x x日x x時x x分x x秒。
三、溫濕度補償設置
1 )按【S t e p】鍵進入溫濕度補償設置狀態,光標在【溫度】欄閃爍；
2 )按【F 4】鍵，切換到下一【濕度】欄閃爍；
3 )按【F 1】鍵，切換到上一【溫度】欄閃爍；
4 )按【F 2】鍵，出現負號表示負補償；
5 )按【F 3】鍵，負號消除表示正補償；
6 )光標閃爍處，按【數字】鍵輸入相應數據；
7 )按【E N T E R】鍵，數據保存并退出；
8 )按【E S C】鍵，取消本次操作并退出；
注：溫濕度最大補償范圍為±9 . 9；
四、軟關機
1 )按【E S C】鍵進入軟關機，屏幕不顯示；
2 )再按【E S C】鍵，屏幕恢復正常顯示。
五、設置本機I D
1 )按【E s c】鍵進入軟關機，屏幕不顯示；
2 )按【.】鍵進入本機I D設置狀態，光標在【目標產量】欄閃爍；
3 )光標閃爍欄處，按【數字】鍵輸入相應數據；
4 )按【E N T E R】鍵，數據保存并退出；
5 )按【E s c】鍵，取消本次操作并退出；
注：本機I D設置范圍1—2 5 5
水庫環境監控系統通訊協議示例
一、時間通過訊鵬協議通訊（截取部分）
通信方式及參數說明
1、通信方式：RS-232
2、通信參數：
a、波特率：9600 bps
b、數據位：8 bit
c、起始位：1 bit
d、停止位：1 bit
e、奇偶校驗：None
注：● 均是十六進制收發，先將十進制改為十六進制，再發送，不足一字節前面補 0
●校驗碼= 起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）; 取低字節
二、60分鐘雨量、當日雨量根據客戶提供的協議通訊
1、通信方式：RS-232
2、通信參數：
a、波特率：9600 bps
b、數據位：8 bit
c、起始位：1 bit
d、停止位：1 bit
e、奇偶校驗：None
通訊示例：
發送：7E 7E 01 00 00 00 00 01 04 51 88 1A 19 02 0A 02 18 03 23 14 34 00 F1 F1 00 00 00 00 01 48 F0 F0 12 12 07 08 56 1A 19 00 38 95 1F 19 00 76 51 46 08 00 46 08 00 38 12 12 80 FF 03 08 25 03 63 5F
60分鐘雨量 ：顯示紅色389.5 當日雨量：顯示紅色765.1 蜂鳴器不響
發送：7E 7E 01 00 00 00 00 01 04 51 88 1A 19 02 0A 02 18 03 23 14 34 00 F1 F1 00 00 00 00 01 48 F0 F0 12 12 07 08 56 1A 19 00 38 95 1F 19 00 76 51 46 08 01 46 08 00 38 12 12 80 FF 03 08 25 03 E2 5D
60分鐘雨量 ：顯示綠色389.5 當日雨量：顯示紅色765.1 蜂鳴器響
訊鵬LED電子看板顯示數碼管尺寸選擇
訊鵬數據采集通訊看板功能定制參考
訊鵬數據采集通訊看板案例參考
防洪小知識：
雨量的等級劃分
小雨：1d（或24h）降雨量小于10mm者。
中雨：1d（或24h）降雨量10～25mm者。
大雨：1d（或24h）降雨量25～50mm者。
暴雨：1d（或24h）降雨量50～100mm者。
大暴雨：1d（或24h）降雨量100～250mm者。
特大暴雨：1d（或24h）降雨量在250mm以上者。
 |
