電線電纜業經過50多年的發展，目前可以說是進入了競爭的白熱化階段，有實力的線纜生產企業紛紛斥巨資進行生產管理改革和數字化管理的建設。在線纜的生產過程中，幾乎都是通過設備來完成的。比如有押出機、絞線機、裁線機等，下面我們借押出機的一些特點和參數來大概了解一下線纜的生產設備。
鐵氟龍押出機的設備用途：
適應于生產鐵氟龍(氟塑料)耐高溫、電線、套管、各類薄皮絕緣多層押出、局域纜數據纜芯線押出、外被押出等。
鐵氟龍押出機的技術特點：
1．適應于FEP(聚全氟乙丙烯、又稱F46)、FPA(氧化烷氧基乙稀樹脂)及ETFE(又稱F40)等氟塑料生產。
2．螺桿機筒:均采用新3號鋼GH113(同美國GDA材質)耐腐蝕耐高溫或采用進口哈氏金鋼。
3．機頭:采用新3號金鋼GH113材質的專用免調機頭或可調機頭或采用瑞士進口Microdia機頭、抽真空裝置。
4．加熱系統:采用耐高溫的鑄銅合金加熱器。
5．品質控制:配備外徑檢測反饋裝置、日本TAKIKAWA凹凸檢測儀全程控制產品的外徑、英國BETA水電容測試儀、高頻火花機及同心度等工藝參數。
6．電控:進口變頻器。
鐵氟龍押出機的技術參數：
規格型號:TF-45或50
給線直徑:0.4-4.0
成品直徑:0.8-5.0
押出速度（m/min):10-80
螺桿直徑:45或50 <
螺桿長徑比（L/D）:25:1
螺桿速度:10-100
押出量（kg/h):60
主機功率:15HP
引取功率:HP
收線功率:3HP
電氣控制:變頻調速+PLC控制
從鐵氟龍押出機的技術參數我們可以看出，在線纜的生產過程中對精度的控制是要求非常高的，而在生產管理中這些數據想讓管理人員實時看到，就鐵氟龍押出機自身是非常難做到的，畢竟設備的人機界面尺寸是有限的，而線纜生產設備通訊看板則是一個非常完美的解決方案。
線纜生產設備通訊看板通過通訊接收設備的實時數據并同步顯示出來，方便操作人員和管理人員更直觀的了解電纜生產設備的實時狀態，訊鵬生產的線纜生產設備通訊看板可根據電纜生產設備的Modbus RTU通信協議開開發設計，實現數據的完美同步。
在品質和物料的管控上面，設備也可以通過通訊發送到安燈看板上，方便管理人員及時了解各機臺的生產狀態，安燈看板也可以通過系統將報警信息發送到相關人員的郵箱、短信或微信上。系統后臺將這些數據生成報表提交給上級，給人員的考核與決策提供有力的數據依據。

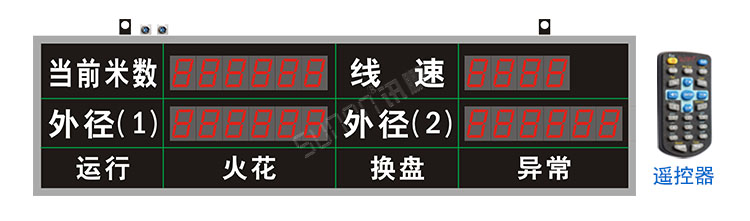

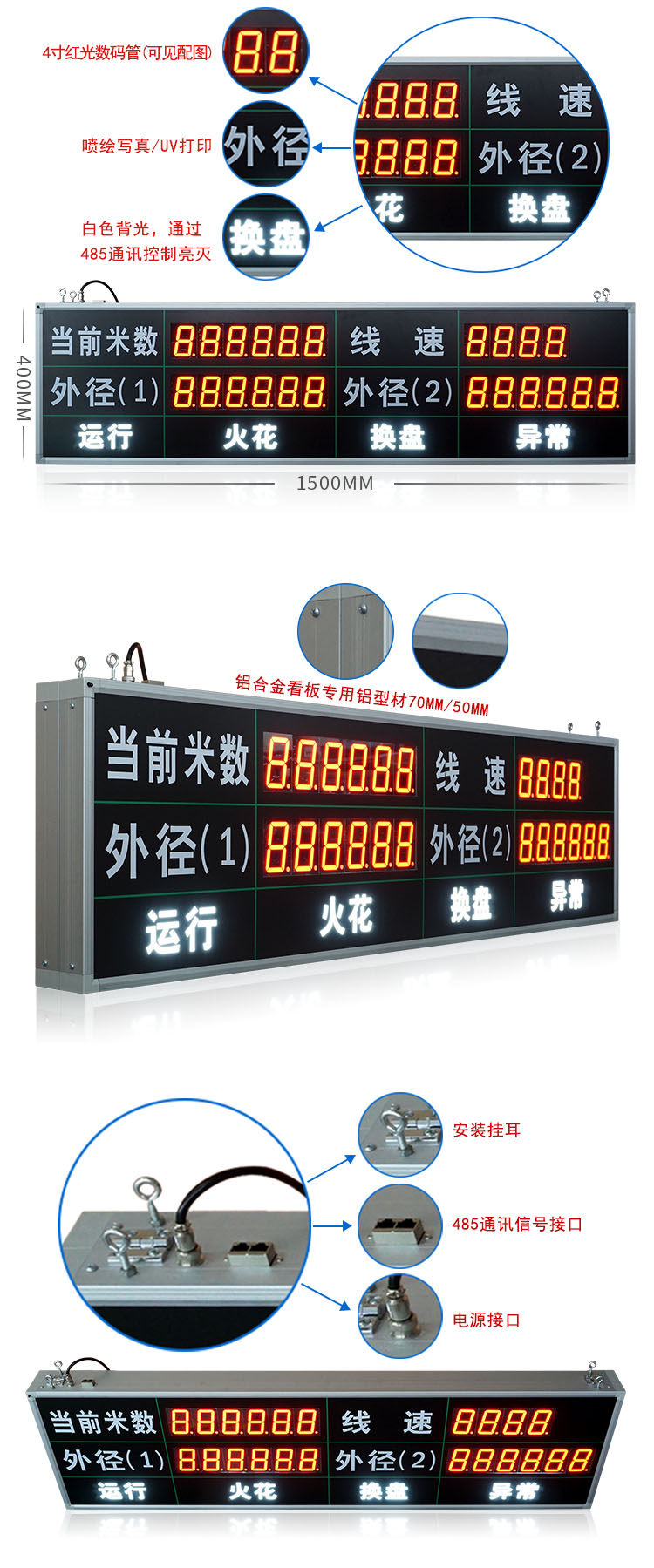

線纜生產設備通訊看板實例
功能說明：
1、看板上所有數據都是通過485通訊方式下發，數字部分帶小數點，
小數點位置客戶可以自己調整。
2、最下邊4行文字，“運行”“火花”“換盤”“異常”做白色背光，
通過485通訊控制亮滅。

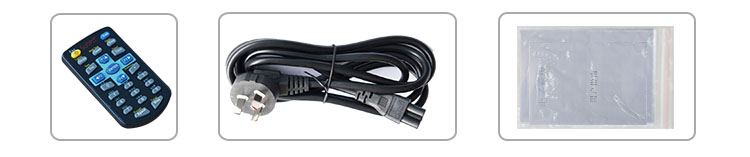

線纜生產設備通訊看板配件：
紅外遙控器、電源線、說明書
線纜生產設備通訊看板遙控器操作說明
一、編輯數據
1 )按【E d i t】進入數據編輯，光標欄閃爍；
2 )按【F 3】鍵，光標向右移動一位；
3 )按【F 2】鍵，光標向左移動一位；
4 )光標閃爍處，按【數字】鍵輸入相應數據；
5 )按【D e l】鍵，進行消隱；
6 )按【.】鍵，給前一位加小數點,再按取消；
7 )按【E N T E R】鍵，數據保存并退出；
8 )按【E S C】鍵，取消本次操作并退出；
二、軟關機
1 )按【E S C】鍵進入軟關機，屏幕不顯示；
2 )再按【E S C】鍵，屏幕恢復正常顯示。
三、復位參數
1 )按【E s c】鍵進入軟關機，屏幕不顯示；
2 )按【S p a c e】鍵,主機全閃；
3 )按【E N T E R】鍵，數據復位并退出；
4 )按【E S C】鍵，取消本次操作并退出；
注：復位參數是將數據恢復至出廠設置狀態。
線纜生產設備通訊看板部分通訊協議
一、通信方式及參數說明
1、通信方式：RS-485
2、通信參數：
a、波特率：9600 bps
b、數據位：8 bit
c、起始位：1 bit
d、停止位：1 bit
e、奇偶校驗：None
f、地址：固定 1
注：● 均是十六進制收發，先將十進制改為十六進制，再發送，不足一字節前面補 0
●校驗碼= 起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）; 取低字節
二、讀寫常規數據（當前米數、外徑1、線速、外徑2）
1、讀常規數據（功能碼：0x4D）
3A 01 4D 4E 0A | ||||
示例 | 字節長度 | 說明 | 備注 | |
起始碼 | 0x3a | 1 | （固定） | |
地址碼 | 0x01 | 1 | （固定） | |
功能碼 | 0x4D | 1 | （固定） | |
校驗和 | 0x4E | 1 | 校驗和=地址碼+功能碼 | |
結束碼 | 0x0A | 1 | （固定） | |
看板返回
2A 01 4D 1A 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 82 0A | ||||
示例 | 字節長度 | 說明 | 備注 | |
起始碼 | 0x2a | 1 | （固定） | |
地址碼 | 0x01 | 1 | （固定） | |
功能碼 | 0x4D | 1 | （固定） | |
數據長度 | 0x1A | 1 | （固定） | |
當前米數 | 0x01 0x01 0x01 0x01 0x01 0x01 | 6 | 可變 | 一個數碼管一個字節； 0x0A表示消隱； 0x0B表示顯示“-”； 或0x10表示加小數點； 0x11顯示1. |
外徑1 | 0x01 0x01 0x01 0x01 0x01 0x01 | 6 | 可變 | 一個數碼管一個字節； 0x0A表示消隱； 0x0B表示顯示“-”； 或0x10表示加小數點； 0x11顯示1. |
線速 | 0x01 0x01 0x01 0x01 | 4 | 可變 | 一個數碼管一個字節； 0x0A表示消隱； 0x0B表示顯示“-”； 或0x10表示加小數點； 0x11顯示1. |
外徑2 | 0x01 0x01 0x01 0x01 0x01 0x01 | 6 | 可變 | 一個數碼管一個字節； 0x0A表示消隱； 0x0B表示顯示“-”； 或0x10表示加小數點； 0x11顯示1. |
背光“運行” | 0x01 | 1 | 可變 | 0x01：背光點亮 0x00：背光熄滅 |
背光“火花” | 0x01 | 1 | 可變 | 0x01：背光點亮 0x00：背光熄滅 |
背光“換盤” | 0x01 | 1 | 可變 | 0x01：背光點亮 0x00：背光熄滅 |
背光“異常” | 0x01 | 1 | 可變 | 0x01：背光點亮 0x00：背光熄滅 |
校驗和 | 0x82 | 1 | 校驗和=地址碼+功能碼+數據長度+當前米數+外徑1+線速+外徑2+背光“運行”+背光“火花”+背光“換盤”+背光“異常” | |
結束碼 | 0x0A | 1 | （固定） | |

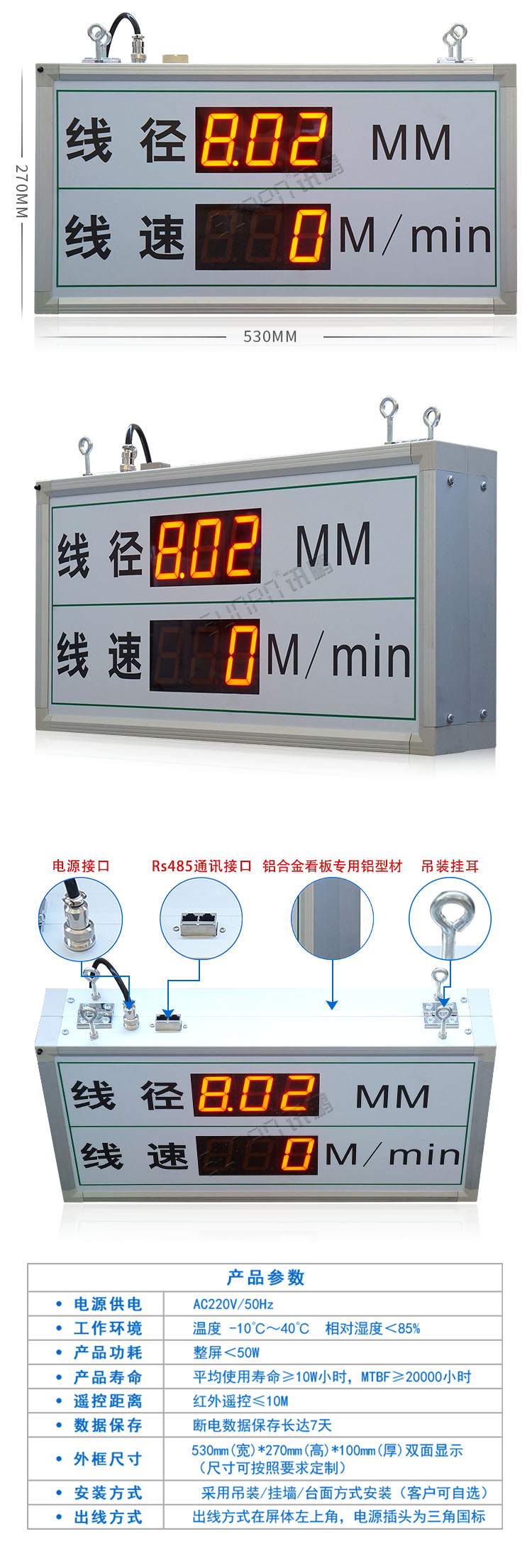

線纜生產設備通訊看板方案二

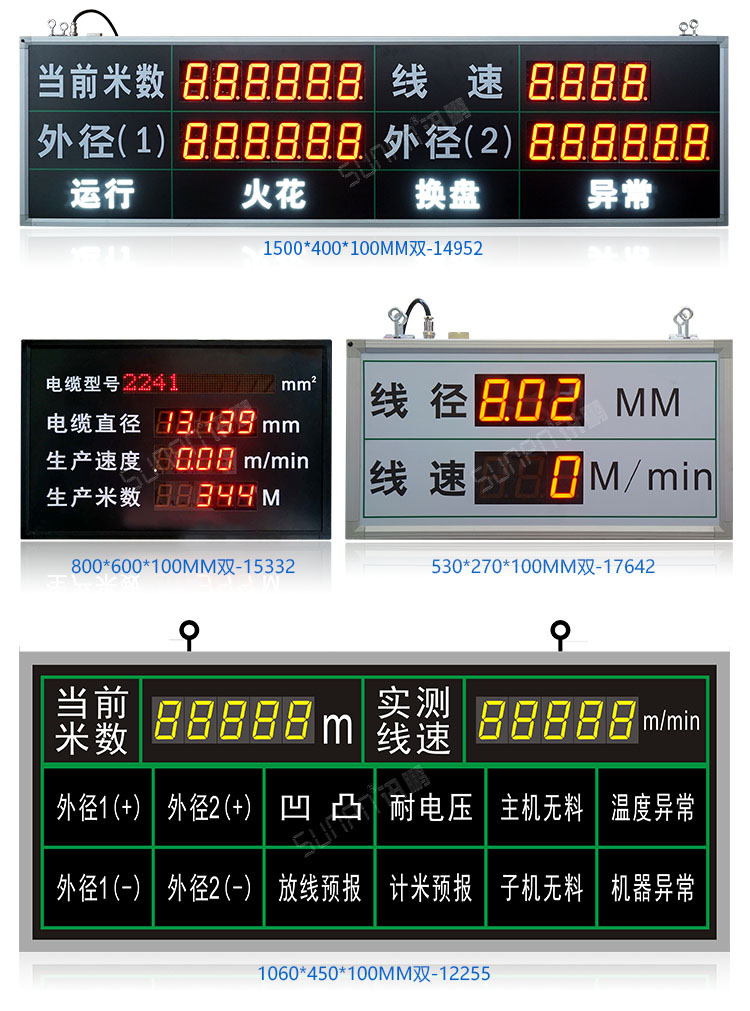

線纜生產設備通訊看板設計參考

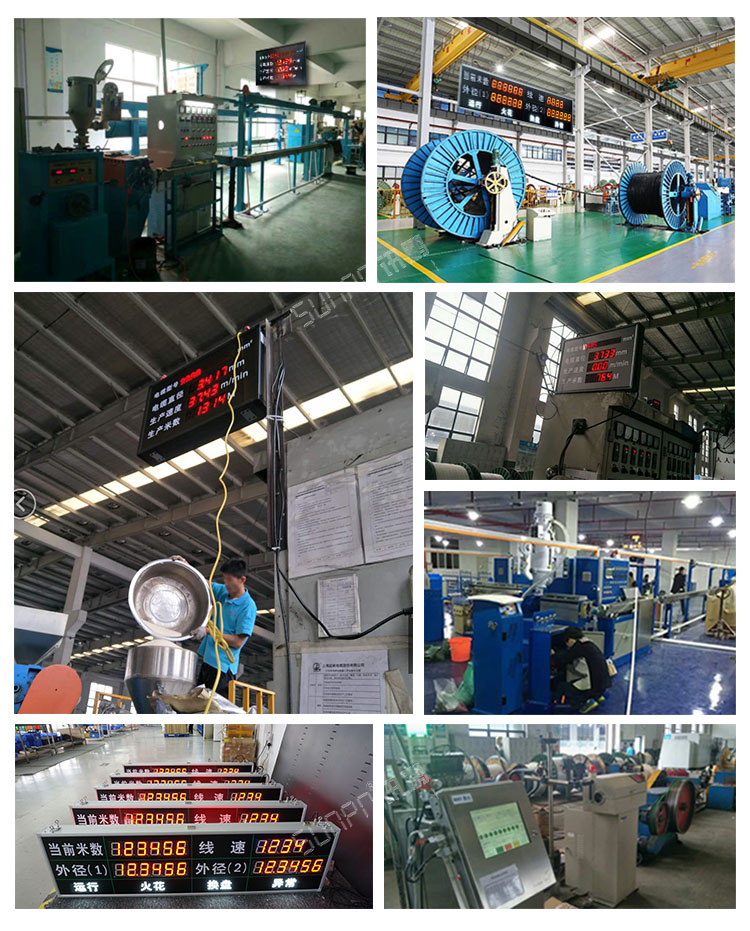

線纜生產設備通訊看板應用場景
 |
