無線安燈系統（Andon）來源于汽車行業的豐田生產方式，英文Andon或中文安燈，源于日語的音譯。安燈系統（Andon）本質上是發現問題及時將問題傳遞給相關人員，將問題阻止在最初的地方并及時解決問題，設置一種視覺系統以警示團隊或提示某個生產流程需要幫助。安燈系統（Andon）是一種提高制造質量和生產效率的最有效手段，除了汽車行業已經全面應用，目前已經成功推廣到全世界的各個制造相關行業。
無線安燈系統主要應用于如下方面
1、作業呼叫：工位呼叫、作業調度， 解決崗位工作的日常管理問題
2、物料呼叫：缺料、換料、待料呼叫， 解決生產物料配套問題，減少物料問題造成的生產停頓時間。
3、質量呼叫：質量問題緊急呼叫， 解決生產過程中出現質量問題的處理時間，提高效率。
4、設備呼叫：設備故障、保養呼叫，解決生產過程中出現生產設備故障問題的處理時間，提高效率。
5、安全呼叫：安全問題緊急報警，減少突發的緊急事件處理響應時間，從而減少因此而產生的生產停頓時間。

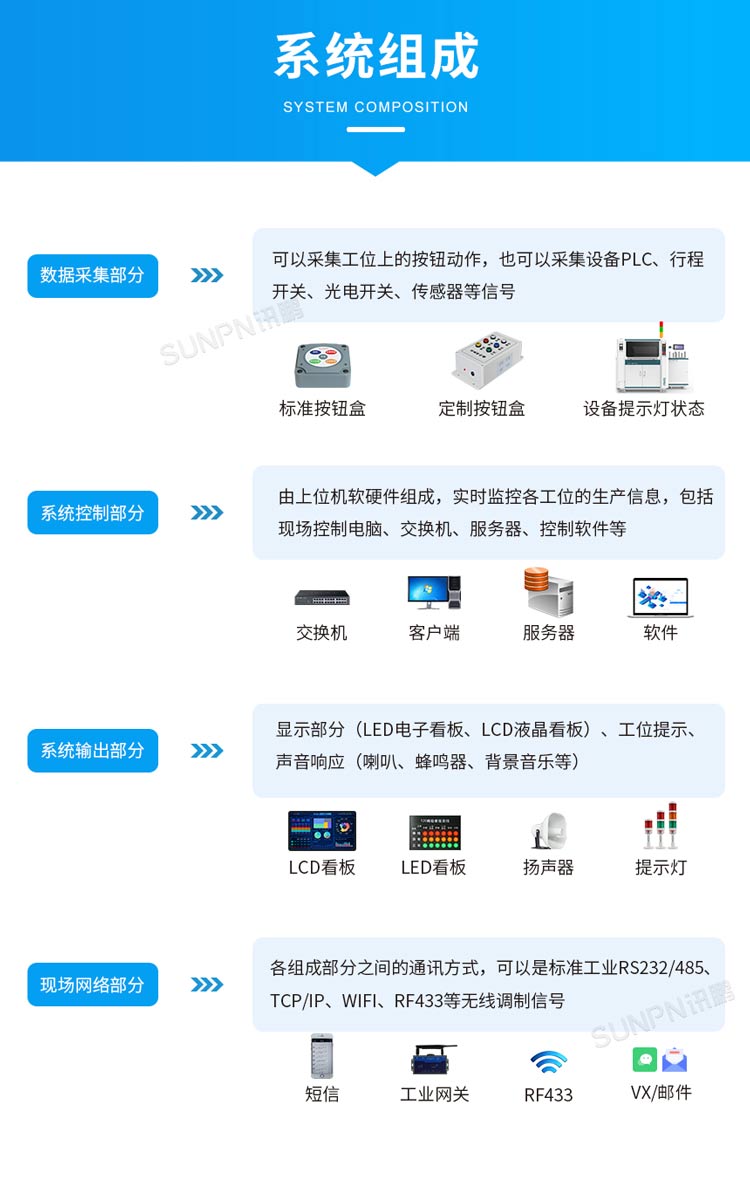

無線安燈系統能夠收集生產線上有關設備、生產以及管理等多方面信息，在對這些信息進行處理后，系統控制分布在整個車間的指示燈、聲音報警系統，同時將信息推送到現場的LED/LCD顯示設備或者相關人員的手機等。
工位安裝無線的按鍵開關，當出現問題時，可及時通過無線網絡反映到主機，通知其它部門解決，并可由計算機記錄、分析問題頻率?？梢詰糜谏a工藝流程的所有相關者，包括：生產崗位人員、生產組長、生產主管、質量工程師、質量主管、制造工程師、物料管理員、采購主管、設備維護工程師、設備主管、生產廠長等。
無線安燈系統實現分類信息、分級上報，推進現場的快速響應；分組分區管理，責任記錄，準確、實時的信息推送；停線控制管理，不制造、不傳遞、不接受缺陷的零缺陷管理。

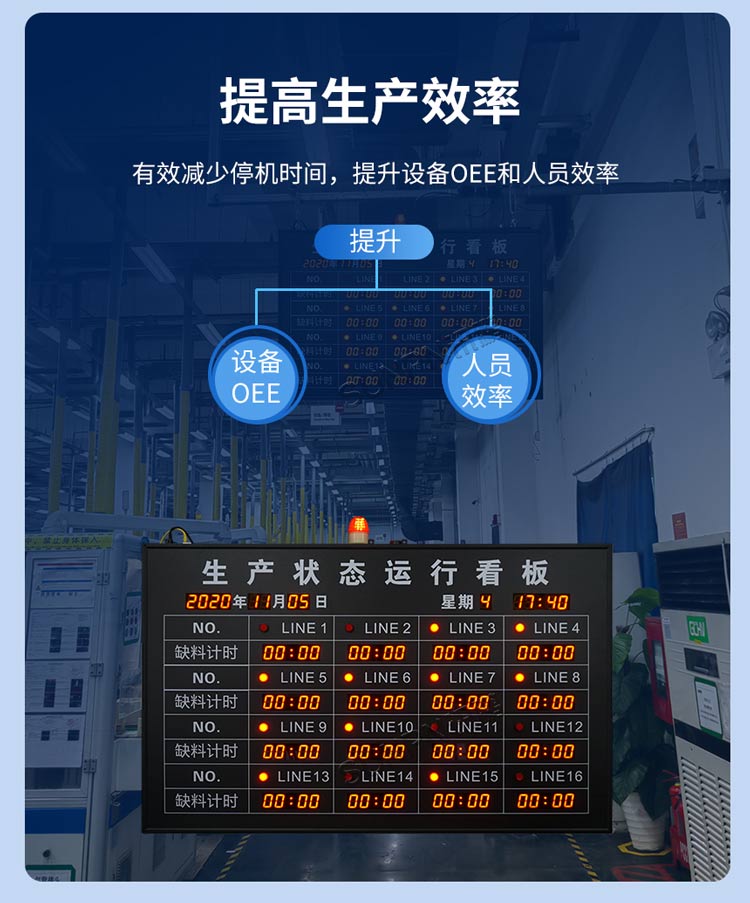

引進無線安燈系統的目標為實時監控生產過程中崗位工作狀態，實現生產過程中出現問題時，能及時通過Andon系統進行報警提醒并顯示，使相關責任人第一時間了解生產中的異常情況。 同時，實時記錄安燈各終端的狀態，發生時間，并將數據傳送到服務器系統。Andon系統能夠收集生產線上有關設備和質量管理等與生產有關的信息，加以處理后，控制分布于車間各處的燈光和聲音報警系統。從而實現生產信息的透明化。
網絡安燈呼叫系統
安燈狀態監控系統狀態匯總顯示端
無線安燈呼叫系統定制指導
1、請確認報警工位數量，報警工位的分布情況和廠區面積范圍，用來判斷
無線距離的長度與整體的網絡架構方案
報警狀態匯總顯示屏到無線報警端的距離
如果兩者有跨區域，確認報警發送和接收端是不是在一個局域網內
2、報警類型的名稱，請確認具體的名稱，需要設計按鈕盒效果圖紙時用到
標準版的無線報警按鈕盒為4種類型報警狀態。（優點：性價比高，無線性能穩定；
缺點：無法接警燈，報警類型有限制，無法擴展其他信號接口）
定制版的無線報警按鈕盒為適用大部分用戶需求，（優點：可外接柱形報警燈、可擴
展外接傳感器等計數信號，適用范圍廣泛；缺點：性價比低于標準版安燈報警盒）
3、報警按鈕盒是否需要加裝柱形警燈或配置蜂鳴器/揚聲器
單色（紅）
雙色（紅綠）
三色（紅黃綠）
四色（紅黃綠藍）
五色（紅黃綠藍白）
小功率蜂鳴器
大功率揚聲器
4、報警狀態匯總顯示屏的定制要求，請提供看板樣式的要求草圖，可以是手繪版拍照。可以參考現有案例提出定制要求
安燈狀態匯總顯示方案有：
LED指示燈狀態體現（優點：直觀、簡潔、性價比優、節省空間）

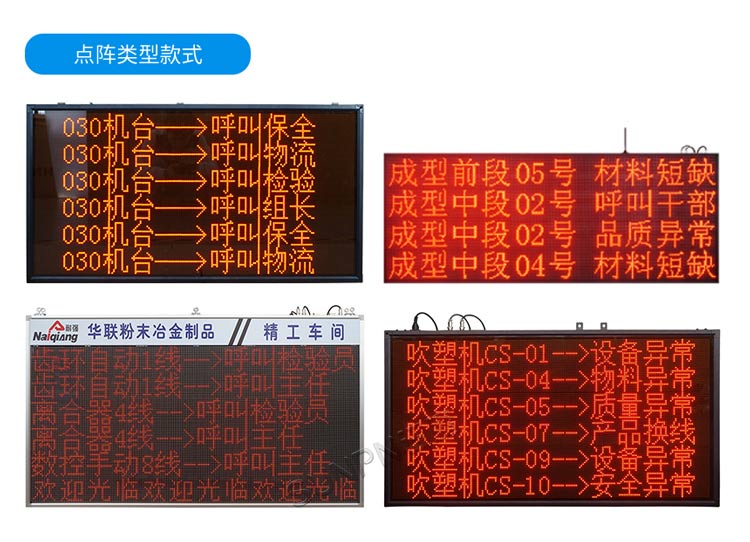

LED點陣屏文字體現（優點：文字描述、可切換顯示、多用途可以顯示時間等數據、
顯示尺寸選擇空間大靈活調整、性價比適中）
LCD液晶顯示屏軟件界面體現（優點：可滿足的顯示要求更多，圖表 、數據、顯示更
細化、顯示內容更豐富，直接接LCD顯示器尺寸可選范圍廣，適用于需要帶安燈系統
后臺管理的用戶）
根據看板的安裝條件，可提供尺寸大小要求，并與客服協商

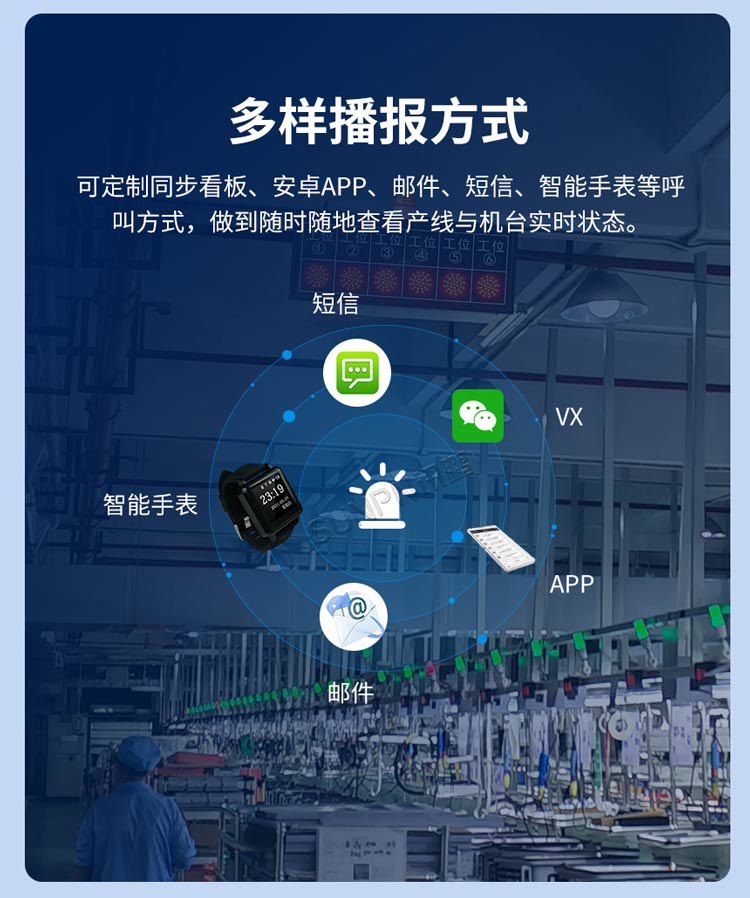

5、安燈報警信息的推送方式
直接通過安燈看板展示
可外置語音報警喇叭，播報報警信息，或者通過提示音樂報警。（也可以支持提供音
頻信號輸出，接用戶自配的語音系統中）
可通過手機短信推送（需要帶后臺管理軟件，并配置短信貓、需要安裝SIM卡，會產
生短信費用）
可通過微信端推送（需要帶后臺管理軟件、需具備微信企業號、需有固定域名、綜合
性價比優）
6、是否需要提供安燈管理軟件系統
（標準款安燈管理軟件系統已經于18年5月10號上線，歡迎咨詢）
設置參數,添加報警工位、設置報警推送方式
現場報警數據的實時監控與提示
歷史報警數據的查詢，查詢條件：時間、報警類型等
報警數據報表匯總統計與追溯，支持定制報表格式
KPI考核數據參考，分析報警時長，響應時長、處理時長等
7、是否需要生產管理相關系統擴展
產管理看板系統，產量計數、設備狀態與參數、生產數據計算和監控
E-SOP電子作業指導書
倉庫尋料報警系統
安燈看板材質簡述
外框材質 鋁合金看板專用鋁型材（50mm）
面板材質 有機玻璃與噴繪寫真
顯示材質 2.3寸（70mm高*48mm寬）、3寸（86mm高*65mm
寬）紅光數碼管，可控制背光燈箱
副件材質 紅外遙控器，音頻輸出接口，外置柱形警燈，無線接
收模塊

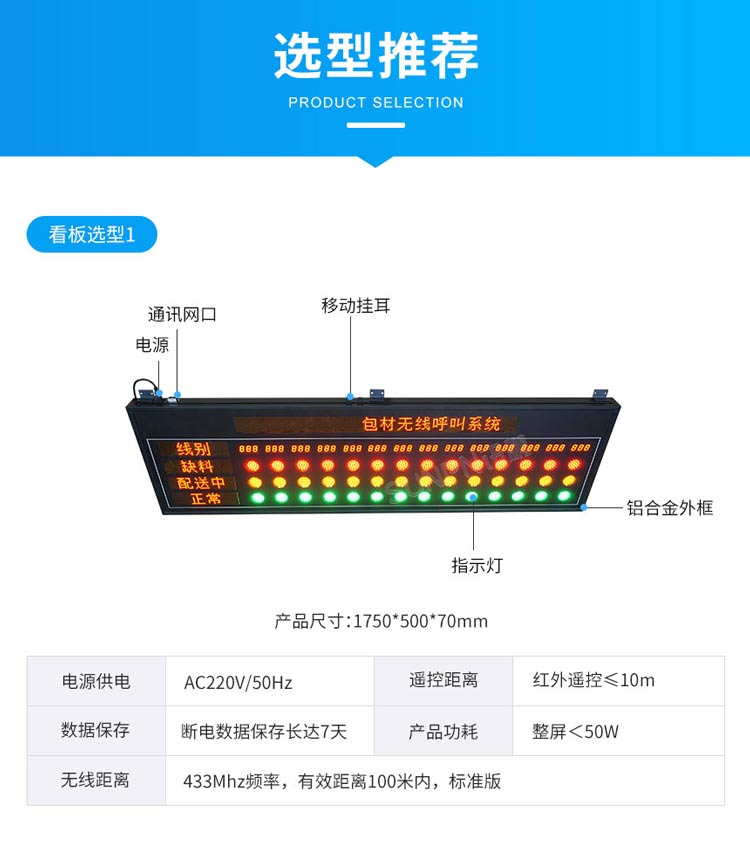

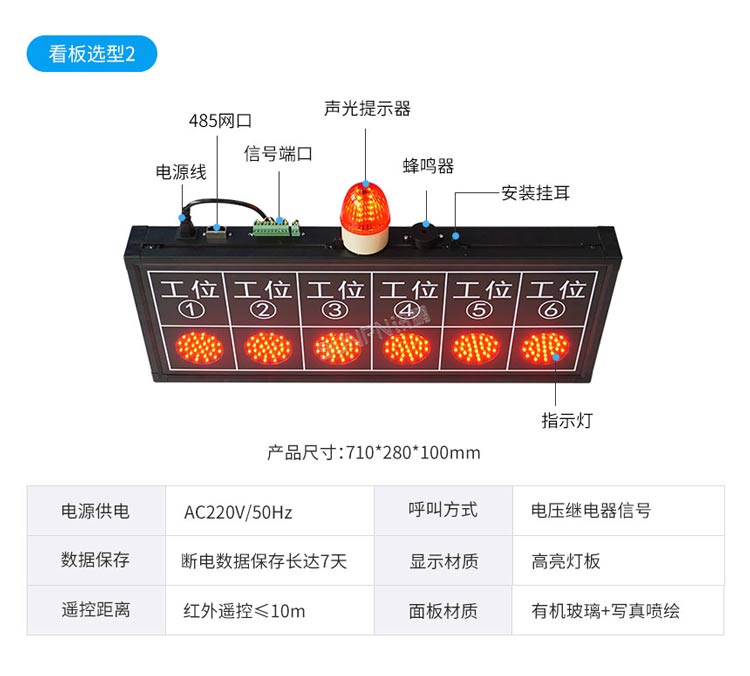

安燈看板產品參數
電源供電 AC220V/50Hz
工作環境 溫度 -10℃～40℃ 相對濕度＜85%
產品功耗 整屏＜50W
產品壽命 平均使用壽命≥10W小時，MTBF≥20000小時
遙控距離 紅外遙控≤10M
無線距離 433Mhz頻率，有效距離100米內，標準版
數據保存 斷電數據保存長達7天
外框尺寸 800mm*500mm*100mm雙面顯示
安裝方式 采用吊頂方式安裝
出線方式 出線方式在屏體左上角，電源插頭為三角國標
無線安燈按鈕盒
訊鵬無線安燈按鈕盒是與LED安燈看板或液晶看板系統配套使用的感應層產品，由按鈕盒觸發報警按鈕，再通過小功率435模塊發送至顯示看板和軟件后臺，看板則顯示對應的文字或點亮對應的報警燈。電源方面無線安燈按鈕盒通過安裝2節AA電池供電，給予生產報警工位極大的方便與靈活性，并且傳輸距離可達到200M，大大拓寬了無線產品的應用領域。
無線安燈按鈕盒參數
產品型號：SP-AD433
電源規格：兩節AA電池(DC3V)
工作電流：待機20uA ，平均60mA，峰值100mA
工作頻率： 431.5M-435M （默認435M）
信道數量： 8信道 （可通過拔碼開關設置）
傳輸距離：室外空曠大于200米
外部接口： Mini USB程序下載口和串口通訊接口
串口速率：默認9600bps
天線接口：內置彈簧天線
工作溫度： -25~65℃
外形尺寸： Ф85mm×35mm
外殼材質：銀灰色，膠ABS料，表面UV處理，防劃傷、防水
無線安燈系統功能簡介
1、無線發送盒發送信號給主屏，主屏接收到信號后自動真人語音播報“01號設備異常”同時，顯示屏設備異常漢字紅色背光常亮，呼叫工位欄目下面顯示0001，柱形警燈綠燈閃爍報警。直到無線發送盒上面按下取消按鈕后，語音播報停止，顯示屏對應欄目熄滅。
2、如果同時存在兩項或以上報警信息，主屏輪回顯示呼叫工位號和對應的面板背光常亮，語音輪回播報，直到取消。柱形警燈不參與切換輪回播報，只要存在有對應報警狀態則一直閃爍報警。輪詢顯示頻率跟隨語音報警信息同時切換
3、一個按鈕盒可同時存在兩種或以上報警。取消按鈕可直接復位本報警按鈕盒全部報警狀態。
4、無線發送盒子對應的編號分別為，0001-0030依此類推，無線發送盒子對應的編號，可以通過遙控器編輯顯示屏更改，更改編號后真人語音也會自動變化。
5、可遙控器提調整音量。
6、時間自動運行，遙控器校正時間。
無線安燈系統遙控器操作說明
一、編輯數據（播報編號）
1、按【Edit】鍵進入數據編輯狀態，光標欄閃爍
2、按【F3】鍵，光標向右移動一位
3、按【F2】鍵，光標向左移動一位
4、按【F4】鍵，切換到下一編號
5、按【F1】鍵，切換到上一編號
6、光標閃爍欄處，按【數字】鍵輸入相應數據
7、按【ENTER】鍵，數據保存并退出
8、按【Esc】鍵，取消本次操作并退出
注：播報編號根據按鈕盒地址自行設置播報內容
二、設置播報間隔時間
1、按【Speed】鍵進入數據編輯狀態，光標欄閃爍
2、光標閃爍欄處，按【數字】鍵輸入相應數據
3、按【ENTER】鍵，數據保存并退出
4、按【Esc】鍵，取消本次操作并退出
注：播報間隔時間最大設置范圍為9999 S
三、設置時間
1、按【Time】鍵進入時間設置狀態，光標在【呼叫工位】欄閃爍
2、按【F3】鍵，光標向右移動一位
3、按【F2】鍵，光標向左移動一位
4、光標閃爍處，按【數字】鍵輸入相應數據
5、按【ENTER】鍵，數據保存并退出
6、光標閃爍欄處，按【數字】鍵輸入相應數據
7、按【ENTER】鍵，數據保存并退出
注：1.輸入無效時間自動恢復當前有效時間；
2.此次設置依次輸入xxxx年xx月xx日xx時xx分
四、軟件關機
1、按【ESC】鍵進入軟關機，屏幕不顯示
2、再按【ESC】鍵，屏幕恢復正常顯示
五、設置本機ID
1、按【.】鍵進入本機ID設置狀態，光標欄閃爍
2、光標閃爍欄處，按【數字】鍵輸入相應數據
3、按【ENTER】鍵，數據保存并退出
4、按【Esc】鍵，取消本次操作并退出
5、按【ENTER】鍵，數據保存并退出
注：本機ID設置范圍1—255
六、復位參數
1、按【Esc】鍵進入軟關機，屏幕不顯示
2、按【Space】鍵,主機全閃
3、按【ENTER】鍵，數據復位并退出
4、按【Esc】鍵，取消本次操作并退出
注：復位參數是將時間、數據恢復至出廠設置狀態
七、設置音量
1、按【F1】鍵，音量上加
2、按【F4】鍵，音量下減
注：音量最大為10，最小為0

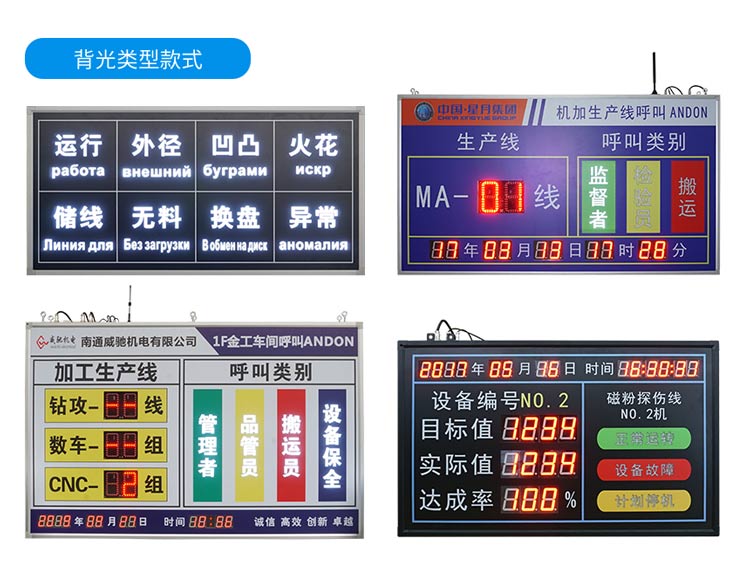

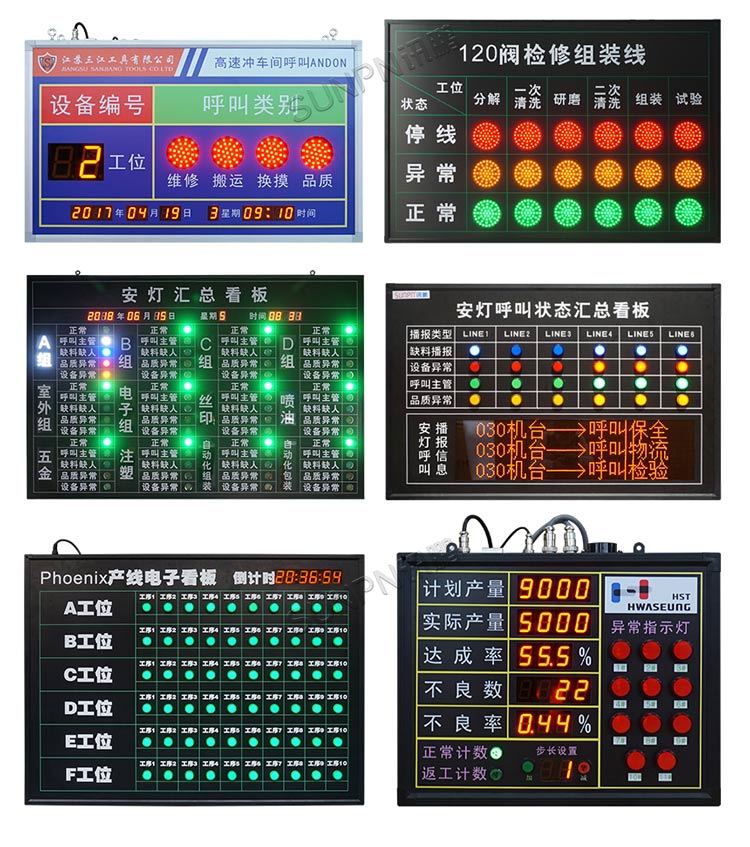

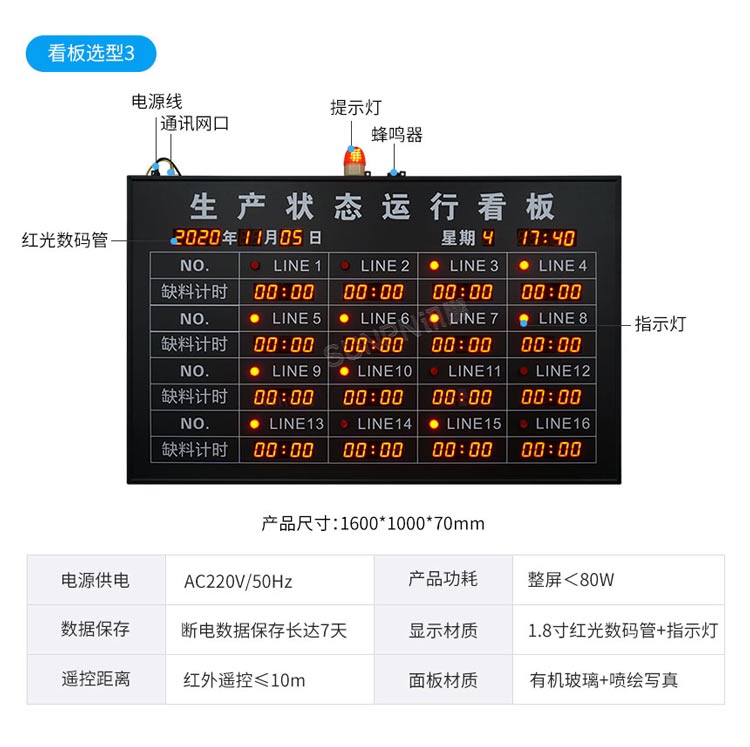

無線安燈看板定制參考
無線安燈系統軟件界面參考
無線安燈系統實際案例
 |
